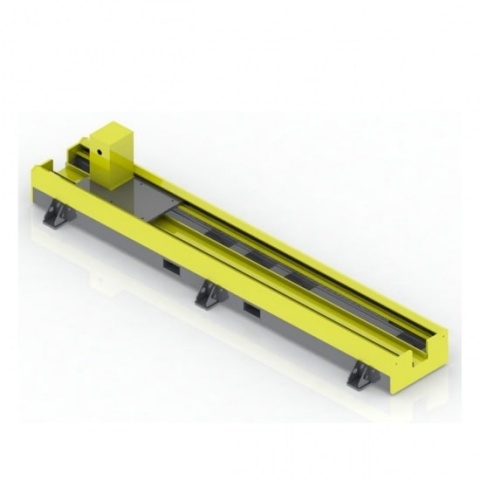

Szyna robotyczna EVS-SW-XZ-CZ | 1000 kg
Dostępność: Brak towaru 0 szt.
Wpisz swój adres e-mail
Cena: 0
Koszyk jest pusty
Do bezpłatnej dostawy brakuje -,--
Darmowa dostawa!
Podsumowanie zamówienia
Suma 0,00 zł
Cena uwzględnia rabaty
(0)
Brak towaru
Zamówienie telefoniczne: 784616233
Dostępność i dostawa
Wysyłka w ciągu:
24 godziny
Cena przesyłki:
0

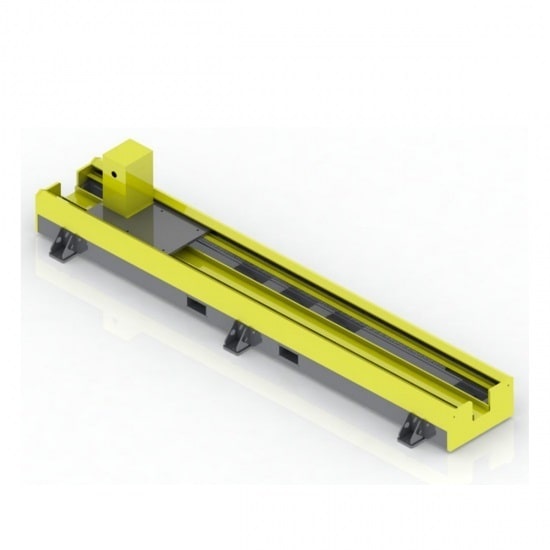

Jednoosiowe szyna krocząca EVS Robot Track EVS-SW-XZ-CZ
EVS Robot Track to modułowa, jednoosiowa szyna krocząca przeznaczona do zautomatyzowanych zadań takich jak spawanie,
załadunek i rozładunek materiałów.
Szyna została zaprojektowana z myślą o precyzyjnym prowadzeniu robotów przemysłowych, gwarantując stabilność, trwałość i dokładność ruchu wzdłuż jednej osi.
Zalety i zastosowania
-
Modułowa konstrukcja oparta na standardowych elementach umożliwia łatwy transport, montaż i późniejszą rozbudowę.
-
Zastosowanie serwomotorów i precyzyjnych przekładni planetarnych zapewnia wysoką powtarzalność pozycjonowania (do ±0,15 mm).
-
Systemy prowadzenia oparte na prowadnicach liniowych HIWIN zapewniają płynny ruch i wysoką żywotność.
- Półzamknięta konstrukcja osłon chroni komponenty przed uszkodzeniem i zanieczyszczeniami.
-
Automatyczne smarowanie suwaka przedłuża żywotność mechanizmu.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Główna aplikacja | Spawanie, załadunek/rozładunek |
| Typ napędu | Serwomotor AC + przekładnia planetarna |
| Powtarzalność pozycjonowania | ±0,15 mm |
| Prędkość chodzenia | 0–40 000 mm/min |
| Efektywny skok | 1500 mm |
| Obciążenie całkowite | ≤10000 kg |
| Udźwig robota na szynie | ≤1000 kg |
| Wymiary | 1700 × 1100 mm (dł. × wys.) |
| Rozmiar stołu montażowego | 1000 × 1100 mm |
| Waga | Dł. × 450 kg/m + 800 kg |
Budowa i komponenty
Szyna EVS Robot Track została wykonana z wysokiej jakości profili stalowych i blach, łączonych i spawanych zgodnie z rygorystycznymi normami przemysłowymi. Wszystkie komponenty przechodzą obróbkę cieplną oraz obróbkę mechaniczną, zapewniając trwałość, odporność na odkształcenia oraz estetyczne wykończenie z farbą antykorozyjną.
Główne elementy systemu:
-
Precyzyjny reduktor planetarny marki Kotec (Tajwan)
-
Liniowa prowadnica i suwak marki HIWIN
-
Przekładnia zębata i listwa – ślimakowa, wysokiej precyzji
-
Napęd elektryczny – serwomotor EVS
Prowadzenie i napęd systemu odbywa się poprzez listwę zębatą, prowadnice liniowe i napęd serwo, co zapewnia płynność i dokładność ruchu. System wyposażony jest również w łańcuchy prowadzące (centralne lub zewnętrzne).
Typowe zastosowania
-
Automatyzacja stanowisk spawalniczych
-
Rozbudowa zakresu ruchu robotów przemysłowych
-
Zastosowanie jako podstawa dla wieloosiowych systemów manipulatorów
-
Przesuwne linie transportowe i montażowe
